本技術公開了一種便攜式離子火焰檢測器及其使用方法，包括防護殼，防護殼的內腔設置有火焰檢測器本體，火焰檢測器本體的兩端均貫穿至防護殼的外側，所述防護殼頂部的左側和底部的左側均固定連接有安裝板。本技術通過設置防護殼、盒體、安裝板、安裝孔、火焰檢測器本體、墊板、煙霧傳感器、第1圓孔、風機、料倉、管蓋、進料管、電磁閥、連接管、溫度傳感器、噴頭、支撐板、袋裝干燥劑、盒蓋、通孔、擋板、殼體、定位套、撥板、開   口、連接塊、彈簧、滑塊、定位塊、平板電腦、安裝座、蜂鳴器、閃光燈、報警器和電源模塊的配合使用，解決了現有的便攜式離子火焰檢測器不具備防爆功能的問題，該便攜式離子火焰檢測器，具備防爆功能的優點。

技術要求

1.一種便攜式離子火焰檢測器，包括防護殼（1），其特征在于：所述防護殼（1）的內腔設置有火焰檢測器本體（5），所述火焰檢測器本體（5）的兩端均貫穿至防護殼（1）的外側，所述防護殼（1）頂部的左側和底部的左側均固定連接有安裝板（3），所述安裝 板（3）的右側開設有安裝孔（4），所述防護殼（1）內腔頂部的兩側分別固定連接有煙霧傳感器（7）和溫度傳感器（15），所述防護殼（1）的頂部連通有噴頭（16），所述噴頭（16）的頂部連通有連接管（14），所述連接管（14）的頂部連通有風機（9），所述風機（9）的頂部連通有電磁閥（13），所述電磁閥（13）的頂部連通有料倉（10）， 所述料倉（10）的頂部連通有進料管（12），所述進料管（12）的頂部套設有管蓋

（11），所述防護殼（1）的后側固定連接有安裝座（31），所述安裝座（31）的右側固定連接有平板電腦（30），所述安裝座（31）的底部固定連接有報警器（34），所述防護殼（1）正表面的兩側均固定連接有定位套（23），所述安裝座（31）內腔的前側活動連接有擋板（21），所述擋板（21）的前側固定連接有殼體（22），所述殼體（22）正表面的兩側均活動連接有撥板（24），所述殼體（22）的前側開設有開口（25），所述開口（25）內腔的兩側均活動連接有連接塊（26），所述連接塊（26）的前側與撥板

（24）固定連接，所述殼體（22）的內腔設置有彈簧（27），所述彈簧（27）的兩側均固定連接有滑塊（28），兩個滑塊（28）相反一側的后側均固定連接有定位塊（29）， 所述定位塊（29）遠離滑塊（28）的一端貫穿殼體（22）并延伸至定位套（23）的內腔；

所述平板電腦（30）的輸入端電連接有電源模塊（35），所述平板電腦（30）的輸出端分別與風機（9）、電磁閥（13）和報警器（34）電連接，所述平板電腦（30）分別與煙霧傳感器（7）和溫度傳感器（15）雙向電連接。

2.根據權利要求1所述的一種便攜式離子火焰檢測器，其特征在于：所述防護殼（1）內腔的底部固定連接有盒體（2），所述盒體（2）內腔的頂部活動連接有盒蓋（19），所述 盒蓋（19）的頂部開設有通孔（20），所述通孔（20）的數量為若干個，且均勻分布于盒蓋（19）的頂部，所述盒蓋（19）底部的兩側均活動連接有支撐板（17），所述支撐板（17）靠近盒體（2）內壁的一側與盒體（2）的內壁固定連接，所述盒體（2）內腔的底部活動連接有袋裝干燥劑（18）。

3.根據權利要求1所述的一種便攜式離子火焰檢測器，其特征在于：所述安裝板（3）與防護殼（1）的左側之間固定連接有墊板（6），所述墊板（6）左側的頂部和左側的底部均開設有與安裝孔（4）配合使用的第1圓孔（8）。

4.根據權利要求3所述的一種便攜式離子火焰檢測器，其特征在于：所述墊板（6）一側的中心處開設有第2圓孔，且第2圓孔與火焰檢測器本體（5）配合使用。

5.根據權利要求1所述的一種便攜式離子火焰檢測器，其特征在于：所述滑塊（28）靠近殼體（22）內壁的一側與殼體（22）的內壁活動連接，所述定位塊（29）的表面與殼體

（22）的連接處活動連接。

6.根據權利要求1所述的一種便攜式離子火焰檢測器，其特征在于：所述定位塊（29）的表面與定位套（23）的內壁活動連接，所述報警器（34）分別包括閃光燈（33）和蜂鳴器（32），所述閃光燈（33）和蜂鳴器（32）的頂部均與安裝座（31）固定連接。

7.根據權利要求1所述的一種便攜式離子火焰檢測器，其特征在于：所述進料管（12）表面的頂部與管蓋（11）的連接處螺紋連接，所述電源模塊（35）為220V供電電源。

8.根據權利要求1-7所述的一種便攜式離子火焰檢測器的使用方法，具體操作步驟如下：

A：將該裝置利用安裝板（3）、安裝孔（4）和螺栓的配合與鍋爐安裝在一起，將火焰檢測器本體（5）通電運行，電源模塊（35）為該系統的運行提供電能，平板電腦（30）控制該系統中部分裝置的運行，煙霧傳感器（7）和溫度傳感器（15）對防護殼（1）內是 否存在燃燒的煙霧進行檢測以及對溫度進行檢測，并將檢測結果反饋給平板電

腦（30），使用者事先在平板電腦（30）的存儲模塊內設定標準的溫度區間值，當溫度傳感器（15）檢測到溫度高于標準溫度值時，平板電腦（30）控制報警模塊（34）運 行，警示使用者進行查看；

B：當煙霧傳感器（7）檢測到防護殼（1）的內部產生煙霧時，將數據反饋給平板電腦（30），平板電腦（30）控制報警器（34）運行的同時，啟動電磁閥（13）和風機

（9），電磁閥（13）打開，料倉（10）內存儲的滅火干粉下落至風機（9）內，風機

（9）加速滅火干粉的下落速度通過噴頭（16）噴入防護殼（1）的內腔，起到滅火防火的作用，隨后等待使用者的進一步處理；

C：當使用者需要查看防護殼（1）的內部時，使用者的手部向中間移動兩個撥板

（24），撥板（24）通過連接塊（26）帶動滑塊（28）移動，滑塊（28）帶動定位塊

（29）從定位套（23）的內腔脫離，隨后使用者即可取下?lián)醢澹?1），便于對防護殼

（1）的內部進行查看，當需要裝配擋板（21）時，

使用者的手部向中間移動兩個撥板（24），撥板（24）通過連接塊（26）帶動滑塊

（28）移動，滑塊（28）帶動定位塊（29）進入殼體（22）的內腔，隨后將擋板（21）     移動至防護殼（1）的內腔，使得定位塊（29）的位置與定位套（23）對應，松開撥板

（24），彈簧（27）帶動滑塊（28）復位，滑塊（28）帶動定位塊（29）可進入定位套

（23）的內腔，以此對擋板（21）的位置進行限定，防護殼（1）和擋板（21）組成殼防爆外殼的結構；

D：使用者可定期取出盒體（2），打開蓋板（19）對盒體（2）內長期使用的袋裝干燥劑

（18）進行更換，隨后復位，便于新的袋裝干燥劑（18）更好的對防護殼（1）內的濕氣進行吸附，保持防護殼（1）內的干燥，避免火焰檢測器本體（5）遭受濕氣的侵蝕；

E：使用者殼打開管蓋（11），通過進料管（12）向料倉（10）的內腔注入滅火干粉，便于后續的使用，隨后蓋上管蓋（11）即可。

技術說明書

一種便攜式離子火焰檢測器及其使用方法技術領域

本技術涉及火焰檢測器技術領域，具體為一種便攜式離子火焰檢測器及其使用方法。背景技術

火焰檢測器是鍋爐爐膛安全監控系統中的重要設備，其作用是根據火焰的燃燒特性對燃燒工況進行實時檢測，一旦火焰燃燒狀態不滿足正常條件或熄火時，按一定方式給出信號，保證鍋爐滅火時停止燃料供應。它主要是由探頭和信號處理器兩個部分組成。

在對離子火焰進行檢測的時候需要使用到離子火焰檢測器，由于離子火焰檢測器在使用時與熱源接觸，因此會出現熱量較高從而引發損壞，從可能造成輕微爆炸的產生，且由于空氣中的水分會對火焰檢測器的組件造成侵蝕，從而加速火焰檢測器的損壞，部分組件的損壞也有可能引導火焰檢測器因電路問題引發的爆炸，且現有的離子火焰檢測器不具備防爆的功能，給使用者的使用帶來了極大的不便。

技術內容

本技術的目的在于提供一種便攜式離子火焰檢測器，具備防爆功能的優點，解決了現有的便攜式離子火焰檢測器不具備防爆功能的問題。

為實現上述目的，本技術提供如下技術方案：一種便攜式離子火焰檢測器，包括防護   殼，所述防護殼的內腔設置有火焰檢測器本體，所述火焰檢測器本體的兩端均貫穿至防護殼的外側，所述防護殼頂部的左側和底部的左側均固定連接有安裝板，所述安裝板的右側開設有安裝孔，所述防護殼內腔頂部的兩側分別固定連接有煙霧傳感器和溫度傳感器，所述防護殼的頂部連通有噴頭，所述噴頭的頂部連通有連接管，所述連接管的頂部連通有風機，所述風機的頂部連通有電磁閥，所述電磁閥的頂部連通有料倉，所述料倉的頂部連通有進料管，所述進料管的頂部套設有管蓋，所述防護殼的后側固定連接有安裝座，所述安裝座的右側固定連接有平板電腦，所述安裝座的底部固定連接有報警器， 所述防護殼正表面的兩側均固定連接有定位套，所述安裝座內腔的前側活動連接有擋   板，所述擋板的前側固定連接有殼體，所述殼體正表面的兩側均活動連接有撥板，所述殼體的前側開設有開口，所述開口內腔的兩側均活動連接有連接塊，所述連接塊的前側與撥板固定連接，所述殼體的內腔設置有彈簧，所述彈簧的兩側均固定連接有滑塊，兩個滑塊相反一側的后側均固定連接有定位塊，所述定位塊遠離滑塊的一端貫穿殼體并延伸至定位套的內腔；

所述平板電腦的輸入端電連接有電源模塊，所述平板電腦的輸出端分別與風機、電磁閥和報警器電連接，所述平板電腦分別與煙霧傳感器和溫度傳感器雙向電連接。

優選的，所述防護殼內腔的底部固定連接有盒體，所述盒體內腔的頂部活動連接有盒   蓋，所述盒蓋的頂部開設有通孔，所述通孔的數量為若干個，且均勻分布于盒蓋的頂   部，所述盒蓋底部的兩側均活動連接有支撐板，所述支撐板靠近盒體內壁的一側與盒體的內壁固定連接，所述盒體內腔的底部活動連接有袋裝干燥劑。

優選的，所述安裝板與防護殼的左側之間固定連接有墊板，所述墊板左側的頂部和左側的底部均開設有與安裝孔配合使用的第1圓孔。

優選的，所述墊板一側的中心處開設有第2圓孔，且第二圓孔與火焰檢測器本體配合使用。

優選的，所述滑塊靠近殼體內壁的一側與殼體的內壁活動連接，所述定位塊的表面與殼體的連接處活動連接。

優選的，所述定位塊的表面與定位套的內壁活動連接，所述報警器分別包括閃光燈和蜂鳴器，所述閃光燈和蜂鳴器的頂部均與安裝座固定連接。

優選的，所述進料管表面的頂部與管蓋的連接處螺紋連接，所述電源模塊為220V供電電源。

一種便攜式離子火焰檢測器的使用方法，具體操作步驟如下：

A：將該裝置利用安裝板、安裝孔和螺栓的配合與鍋爐安裝在一起，將火焰檢測器本體通電運行，電源模塊為該系統的運行提供電能，平板電腦控制該系統中部分裝置的運行，  煙霧傳感器和溫度傳感器對防護殼內是否存在燃燒的煙霧進行檢測以及對溫度進行檢

測，并將檢測結果反饋給平板電腦，使用者事先在平板電腦的存儲模塊內設定標準的溫度區間值，當溫度傳感器檢測到溫度高于標準溫度值時，平板電腦控制報警模塊運行， 警示使用者進行查看；

B：當煙霧傳感器檢測到防護殼的內部產生煙霧時，將數據反饋給平板電腦，平板電腦控制報警器運行的同時，啟動電磁閥和風機，電磁閥打開，料倉內存儲的滅火干粉下落至 風機內，風機加速滅火干粉的下落速度通過噴頭噴入防護殼的內腔，起到滅火防火的作 用，隨后等待使用者的進一步處理；

C：當使用者需要查看防護殼的內部時，使用者的手部向中間移動兩個撥板，撥板通過連接塊帶動滑塊移動，滑塊帶動定位塊從定位套的內腔脫離，隨后使用者即可取下?lián)醢澹?nbsp; 便于對防護殼的內部進行查看，當需要裝配擋板時，使用者的手部向中間移動兩個撥

板，撥板通過連接塊帶動滑塊移動，滑塊帶動定位塊進入殼體的內腔，隨后將擋板移動至防護殼的內腔，使得定位塊的位置與定位套對應，松開撥板，彈簧帶動滑塊復位，滑塊帶動定位塊可進入定位套的內腔，以此對擋板的位置進行限定，防護殼和擋板組成殼防爆外殼的結構；

D：使用者可定期取出盒體，打開蓋板對盒體內長期使用的袋裝干燥劑進行更換，隨后復位，便于新的袋裝干燥劑更好的對防護殼內的濕氣進行吸附，保持防護殼內的干燥，避  免火焰檢測器本體遭受濕氣的侵蝕；

E：使用者殼打開管蓋，通過進料管向料倉的內腔注入滅火干粉，便于后續的使用，隨后蓋上管蓋即可。

與現有技術相比，本技術的有益效果如下：

1、本技術通過設置防護殼、盒體、安裝板、安裝孔、火焰檢測器本體、墊板、煙霧傳感器、第1圓孔、風機、料倉、管蓋、進料管、電磁閥、連接管、溫度傳感器、噴頭、支 撐板、袋裝干燥劑、盒蓋、通孔、擋板、殼體、定位套、撥板、開口、連接塊、彈簧、 滑塊、定位塊、平板電腦、安裝座、蜂鳴器、閃光燈、報警器和電源模塊的配合使用， 解決了現有的便攜式離子火焰檢測器不具備防爆功能的問題，該便攜式離子火焰檢測器，具備防爆功能的優點，值得推廣。

2、本技術通過設置管蓋，起到對進料管進行封蓋的作用，通過設置支撐板，方便盒蓋安裝在盒體的內腔，通過設置盒蓋，起到對盒體進行封蓋的作用，通過設置通孔，方便盒 體與防護殼內的空氣連通，通過設置盒體，方便袋裝干燥劑進行放置，通過設置開口， 方便連接塊安裝并使用，通過設置安裝座，方便報警器和平板電腦進行安裝，通過設置 報警器，起到警示使用者的作用，閃光燈會閃爍，蜂鳴器會發出警報聲，報警器的運行 時間可根據實際使用需要進行設定，通過設置墊板，避免防護殼直接與其他裝置接觸， 通過設置安裝板和安裝孔，方便該裝置利用螺栓與安裝孔的配合將該裝置與其他裝置組 裝在一起，通過設置第1圓孔，起到配合安裝孔的使用，方便墊板進行安裝，通過設置 第2圓孔，方便墊板安裝在火焰檢測器本體的表面。

附圖說明

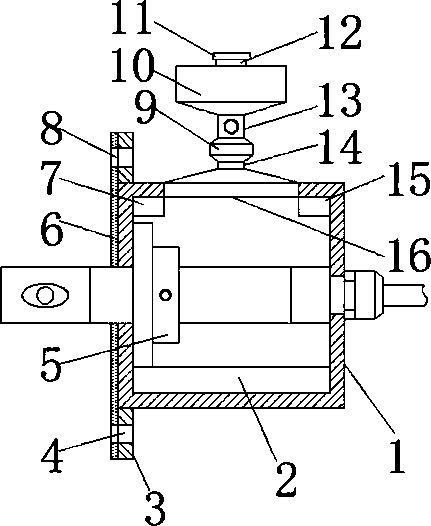

圖1為本技術結構示意圖；

圖2為本技術局部結構的剖視圖； 圖3為本技術局部結構的主視圖；

圖4為本技術局部結構的俯視局部剖視圖； 圖5為本技術局部結構的右視圖；

圖6為本技術系統原理示意圖。

圖中：1防護殼、2盒體、3安裝板、4安裝孔、5火焰檢測器本體、6墊板、7煙霧傳感器、

8第1圓孔、9風機、10料倉、11管蓋、12進料管、13電磁閥、14連接管、15溫度傳感    器、16噴頭、17支撐板、18袋裝干燥劑、19盒蓋、20通孔、21擋板、22殼體、23定位   套、24撥板、25開口、26連接塊、27彈簧、28滑塊、29定位塊、30平板電腦、31安裝   座、32蜂鳴器、33閃光燈、34報警器、35電源模塊。

具體實施方式

下面將結合本技術實施例中的附圖，對本技術實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本技術一部分實施例，而不是全部的實施例?；诒炯夹g(shù)中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本技術保護的范圍。

在技術的描述中，需要說明的是，術語“上”、“下”、“內”、“外”“前端”、“后端”、“兩

端”、“一端”、“另一端”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本技術和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本技術的限制。此外，術語“第 1”、“第2”僅用于描述目的，而不能理解為指示或暗示相對重要性。

在技術的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“設置有”、

“連接”等，應做廣義理解，例如“連接”，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間  接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以具體情況  理解上述術語在本技術中的具體含義。

本技術中的防護殼1、盒體2、安裝板3、安裝孔4、火焰檢測器本體5、墊板6、煙霧傳感器7、第1圓孔8、風機9、料倉10、管蓋11、進料管12、電磁閥13、連接管14、溫度傳感     器15、噴頭16、支撐板17、袋裝干燥劑18、盒蓋19、通孔20、擋板21、殼體22、定位套    23、撥板24、開口25、連接塊26、彈簧27、滑塊28、定位塊29、平板電腦30、安裝座

31、蜂鳴器32、閃光燈33、報警器34和電源模塊35等部件均為通用標準件或本領域技術人員知曉的部件，其結構和原理都為本領域技術人員均可通過技術手冊得知或通過常規實驗方法獲知。

請參閱圖1-6，一種便攜式離子火焰檢測器，包括防護殼1，防護殼1的內腔設置有火焰檢測器本體5，火焰檢測器本體5的兩端均貫穿至防護殼1的外側，防護殼1頂部的左側和底部的左側均固定連接有安裝板3，安裝板3的右側開設有安裝孔4，防護殼1內腔頂部的兩側分別固定連接有煙霧傳感器7和溫度傳感器15，防護殼1的頂部連通有噴頭16，噴頭16 的頂部連通有連接管14，連接管14的頂部連通有風機9，風機9的頂部連通有電磁閥13， 電磁閥13的頂部連通有料倉10，料倉10的頂部連通有進料管12，進料管12的頂部套設有管蓋11，防護殼1的后側固定連接有安裝座31，安裝座31的右側固定連接有平板電腦30， 安裝座31的底部固定連接有報警器34，防護殼1正表面的兩側均固定連接有定位套23，安裝座31內腔的前側活動連接有擋板21，擋板21的前側固定連接有殼體22，殼體22正表面的兩側均活動連接有撥板24，殼體22的前側開設有開口25，開口25內腔的兩側均活動連接有連接塊26，連接塊26的前側與撥板24固定連接，殼體22的內腔設置有彈簧27，彈簧27的兩側均固定連接有滑塊28，兩個滑塊28相反一側的后側均固定連接有定位塊29，定位塊29遠離滑塊28的一端貫穿殼體22并延伸至定位套23的內腔；

平板電腦30的輸入端電連接有電源模塊35，平板電腦30的輸出端分別與風機9、電磁閥13 和報警器34電連接，平板電腦30分別與煙霧傳感器7和溫度傳感器15雙向電連接；

防護殼1內腔的底部固定連接有盒體2，盒體2內腔的頂部活動連接有盒蓋19，盒蓋19的頂部開設有通孔20，通孔20的數量為若干個，且均勻分布于盒蓋19的頂部，盒蓋19底部的兩側均活動連接有支撐板17，支撐板17靠近盒體2內壁的一側與盒體2的內壁固定連接， 盒體2內腔的底部活動連接有袋裝干燥劑18，安裝板3與防護殼1的左側之間固定連接有墊板6，墊板6左側的頂部和左側的底部均開設有與安裝孔4配合使用的第1圓孔8，墊板6一側的中心處開設有第2圓孔，且第2圓孔與火焰檢測器本體5配合使用，滑塊28靠近殼體

22內壁的一側與殼體22的內壁活動連接，定位塊29的表面與殼體22的連接處活動連接， 定位塊29的表面與定位套23的內壁活動連接，報警器34分別包括閃光燈33和蜂鳴器32， 閃光燈33和蜂鳴器32的頂部均與安裝座31固定連接，進料管12表面的頂部與管蓋11的連接處螺紋連接，電源模塊35為220V供電電源；

通過設置管蓋11，起到對進料管12進行封蓋的作用，通過設置支撐板17，方便盒蓋19安裝在盒體2的內腔，通過設置盒蓋19，起到對盒體2進行封蓋的作用，通過設置通孔20， 方便盒體2與防護殼1內的空氣連通，通過設置盒體2，方便袋裝干燥劑18進行放置，通過設置開口25，方便連接塊26安裝并使用，通過設置安裝座31，方便報警器34和平板電

腦30進行安裝，通過設置報警器34，起到警示使用者的作用，閃光燈33會閃爍，蜂鳴器

32會發出警報聲，報警器34的運行時間可根據實際使用需要進行設定，通過設置墊板6， 避免防護殼1直接與其他裝置接觸，通過設置安裝板3和安裝孔4，方便該裝置利用螺栓與安裝孔4的配合將該裝置與其他裝置組裝在一起，通過設置第1圓孔8，起到配合安裝孔4 的使用，方便墊板6進行安裝，通過設置第2圓孔，方便墊板6安裝在火焰檢測器本體5的表面；

一種便攜式離子火焰檢測器的使用方法，具體操作步驟如下：

A：將該裝置利用安裝板3、安裝孔4和螺栓的配合與鍋爐安裝在一起，將火焰檢測器本體

5通電運行，電源模塊35為該系統的運行提供電能，平板電腦30控制該系統中部分裝置的運行，煙霧傳感器7和溫度傳感器15對防護殼1內是否存在燃燒的煙霧進行檢測以及對溫度進行檢測，并將檢測結果反饋給平板電腦30，使用者事先在平板電腦30的存儲模塊內設定標準的溫度區間值，當溫度傳感器15檢測到溫度高于標準溫度值時，平板電腦30控制報警模塊34運行，警示使用者進行查看；

B：當煙霧傳感器7檢測到防護殼1的內部產生煙霧時，將數據反饋給平板電腦30，平板電腦30控制報警器34運行的同時，啟動電磁閥13和風機9，電磁閥13打開，料倉10內存儲的滅火干粉下落至風機9內，風機9加速滅火干粉的下落速度通過噴頭16噴入防護殼1的內  腔，起到滅火防火的作用，隨后等待使用者的進一步處理；

C：當使用者需要查看防護殼1的內部時，使用者的手部向中間移動兩個撥板24，撥板24 通過連接塊26帶動滑塊28移動，滑塊28帶動定位塊29從定位套23的內腔脫離，隨后使用者即可取下?lián)醢?1，便于對防護殼1的內部進行查看，當需要裝配擋板21時，使用者的手部向中間移動兩個撥板24，撥板24通過連接塊26帶動滑塊28移動，滑塊28帶動定位塊29 進入殼體22的內腔，隨后將擋板21移動至防護殼1的內腔，使得定位塊29的位置與定位套

23對應，松開撥板24，彈簧27帶動滑塊28復位，滑塊28帶動定位塊29可進入定位套23的    內腔，以此對擋板21的位置進行限定，防護殼1和擋板21組成殼防爆外殼的結構；

D：使用者可定期取出盒體2，打開蓋板19對盒體2內長期使用的袋裝干燥劑18進行更換， 隨后復位，便于新的袋裝干燥劑18更好的對防護殼1內的濕氣進行吸附，保持防護殼1內 的干燥，避免火焰檢測器本體5遭受濕氣的侵蝕；

E：使用者殼打開管蓋11，通過進料管12向料倉10的內腔注入滅火干粉，便于后續的使用，隨后蓋上管蓋11即可。

綜上所述：該便攜式離子火焰檢測器，通過設置防護殼1、盒體2、安裝板3、安裝孔4、火焰檢測器本體5、墊板6、煙霧傳感器7、第1圓孔8、風機9、料倉10、管蓋11、進料管

12、電磁閥13、連接管14、溫度傳感器15、噴頭16、支撐板17、袋裝干燥劑18、盒蓋

19、通孔20、擋板21、殼體22、定位套23、撥板24、開口25、連接塊26、彈簧27、滑塊

28、定位塊29、平板電腦30、安裝座31、蜂鳴器32、閃光燈33、報警器34和電源模塊35

的配合使用，解決了現有的便攜式離子火焰檢測器不具備防爆功能的問題。

盡管已經示出和描述了本技術的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本技術的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本技術的范圍由所附權利要求及其等同物限定。
