檢測燃燒室或燃燒器火焰強度的裝置。主要由探頭和信號處理器兩部分組成,輸出表示火焰強度的模擬量信號、表示有無火焰的開關量信號和(或)表示火焰強度的視頻信號。
火焰檢測器的分類

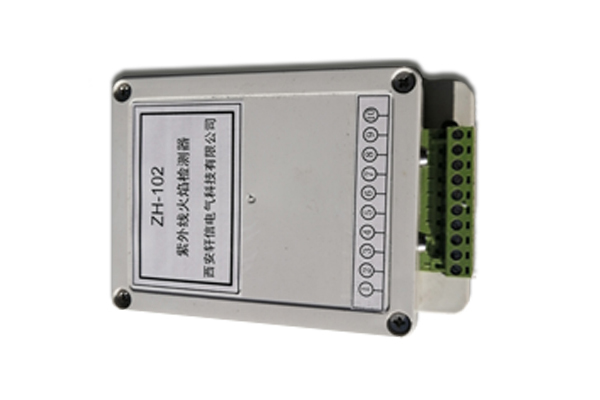

1、紫外光火焰檢測器
紫外光火焰檢測器采用紫外光敏管作為傳感元件,其光譜范圍在O.006~0.4?m之間。紫外光敏管是一種固態脈沖器件,其發出的信號是自身脈沖頻率與紫外輻射頻率成正比例的隨機脈沖。紫外光敏管有二個電極,一般加交流高電壓。當輻射到電極上的紫外光線足夠強時,電極間就產生“雪崩”脈沖電流,其頻率與紫外光線強度有關,高達幾千赫茲。滅火時則無脈沖。
2、可見光火焰檢測器
可見光火焰檢測器采用光電二極管作為傳感元件,其光譜響應范圍在0.33~0.7?m之間。可見光火焰檢測器由探頭、機箱和冷卻設備等部分組成。爐膛火焰中的可見光穿過探頭端部的透鏡,經由光導纖維到達探頭小室,照到光電二極管上。
該光電二極管將可見光信號轉換為電流信號,經由對數放大器轉換為電壓信號。對數放大器輸出的電壓信號再經過傳輸放大器轉換成電流信號。然后通過屏蔽電纜傳輸至機箱。在機箱中,電流信號又被轉換為電壓信號。代表火焰的電壓信號分別被送到頻率檢測線路、強度檢測線路和故障檢測線路。強度檢測線路設有兩個不同的限值,即上限值和下限值。當火焰強度超過上限值時,強度燈亮,表示著火;當強度低于下限值時,強度燈滅,表示滅火。
頻率檢測線路用來檢測爐膛火焰閃爍頻率,它根據火焰閃爍的頻率是高于還是低于設定頻率,可正確判斷爐膛有無火焰。故障檢測線路也有兩個限值,在正常的情況下,其值保持在上、下限值之間。一旦機箱的信號輸入回路出現故障,如光電管至機箱的電纜斷線,則上述電壓信號立刻偏離正常范圍,從而發出故障報警信號。
3、紅外光火焰檢測器
紅外光火焰檢測器采用硫化鉛或硫化鎘光敏電阻作為傳感元件,其光譜響應范圍在0.7-3.2?m之間。紅外光火焰檢測器也是由探頭、機箱和冷卻設備組成。燃燒器火焰的一次燃燒區域所產生的紅外輻射,經由光導纖維送到探頭,通過探頭中的光敏電阻轉換成電信號,再由放大器放大。該火焰信號由屏蔽電纜送到機箱,通過頻率響應開關和一個放大器后,再同一個參考電壓(可調)進行比較。
