防爆高能點火裝置主要由防爆高能點火器、防爆點火電纜、防爆高能點火槍三部分組成，可直接點燃液化石油氣、天然氣、焦?fàn)t煤氣等，具有火花能量大、放電電壓低、防爆性能好、耐腐蝕等特點。
防爆高能點火器采用電容儲能放電原理，將工頻電源通過升壓、整流后獲得3000V直流高壓向儲能電容充電。采用氣體放電管為控制開關元件，使電容上高壓擊穿放電管，快速對半導體電嘴放電，產生脈沖電弧。

軒信防爆點火控制箱XGD-20主要用于用于工業燃燒器的自動點火。該點火器體積小，能量大，發火端耐高溫，抗積炭，抗結焦，具有自凈能力，點火可靠性極高，其性能優于進口的點火變壓器，點火槍安裝方便，不需調整點火電極放電距離。

防爆點火控制箱主要由防爆控制箱（內含20J點火器）、高壓連接線以及點火桿等幾部分組成。該點火設備既可通過面板按鈕就地操作點火，也可通過遠程PLC控制點火，該產品采用高性能的點火電路，性能穩定，工作可靠。

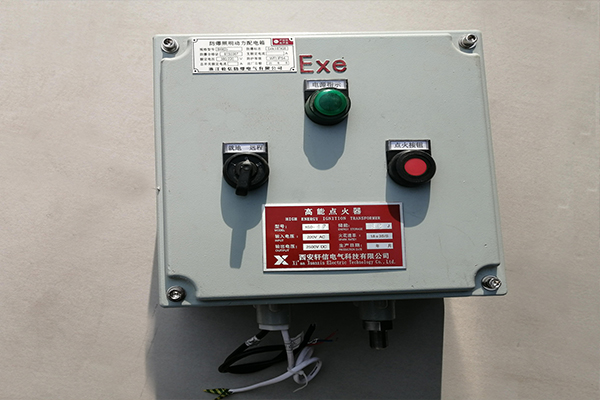

防爆控制箱面板說明：防爆控制箱面板有一個電源指示燈，一個就地遠程轉換開關，一個手動點火按鈕。

防爆點火器技術參數：

1.電源電壓：220V±10%　50/60HZ

2.適用燃料：燃?xì)?，燃油?/span>

3.火花能量：20J

4.火花頻率：8-14HZ

3.點火棒耐溫　1300℃

防爆控制箱客體：

1.材料　鋁合金，   防爆等級：ExdeIIBT4  防護等級：IP65.

2.體積　300×300×140mm

3.安裝尺寸　   矩形對角安裝，安裝孔Φ8mm　

點火桿及點火線纜：

1.點火桿前端材料2520高溫合金；semicond高溫材料

2.點火桿外徑Φ18，連接螺紋M18*1.0。

3.點火桿長度和外形尺寸可根據用戶要求定制

4.點火電纜為專用高能電纜，耐壓20kv/ac,環境溫度：-60℃～200℃，長度根據用戶要求供應。

安裝及接線

1.燃燒器上開有Φ18.5孔，將點火桿伸入即可，點火桿發火端安裝在噴油（氣）嘴前30～50mm處。本點火桿為一新型結構點火桿，不需調整放電距離。

2.該防爆點火裝置由箱體，專用高能電纜和點火桿三部分組成。將防爆點火裝置箱體安裝固定在鍋爐附近，連接高壓連接線和點火桿，接通電源線220V.AC。

使用

1.首先防爆箱接通220V電源，電源指示燈亮，轉換開關打到就地，手按防爆點火箱上的點火按鈕，點火桿自動點火6秒（防爆點火器內置斷電延時繼電器，點火時間可根據現場要求調節）。

2.如需遠程點火，連接遠程控制，防爆箱接通220V電源，電源指示燈亮，轉換開關打到遠程，在控制室通過PLC遠程點火，遠程自動點火時間6秒（防爆高能點火器內置斷電延時繼電器，點火時間可根據現場要求調節）。

3.防爆點火器點火成功后取出點火桿，在不使用的情況下，請斷開220v電源。

4.本點火桿的前端為一特殊結構，用戶不能將點火桿鋸斷一截后使用。

防爆高能點火器的使用注意事項

一，用接觸電纜連接高能點火器與電嘴時，必須保證電纜兩端電極與點火器、電嘴電極之間緊密可靠地接觸。否則有可能損壞電極連接件或點火器。

二，升壓變壓器為按斷續工作制特殊設計，連續發火30秒后必須停止60秒后才能再次點火，否則可能造成高能點火器元件的損壞。

三，高能點火器在輸出端不接電嘴時不允許通電，以免會損壞元件。

四，高能點火器為20焦耳，輸出電壓為2500伏，在安裝時要有良好的接地裝置。

五，如果當電源接通時，正常狀態指示燈應該亮起來。

防爆高能點火器整套系統是由高能點火器、高壓電纜、導電桿、半導體電嘴組成。那么，防爆高能點火器該如何維護？

防爆高能點火器的維護

首先，如果電嘴不工作時應該退出火焰區，避免其燒蝕變形或損壞。

其次，要避免點火器內部進水或過度潮濕，積灰過多時應該及時清掃。

再次，導電桿和電嘴是由高鋁瓷絕緣，嚴禁摔撞，以免損壞絕緣元件從而影響正常使用。

另外，半導體電嘴工作表面在工作時，不應該用手接觸，在通常情況下，其跳火105次應該予以更換。

最后，在點火成功前提下，每次通電時間應予以縮短，從而延長點火器的使用期限。
